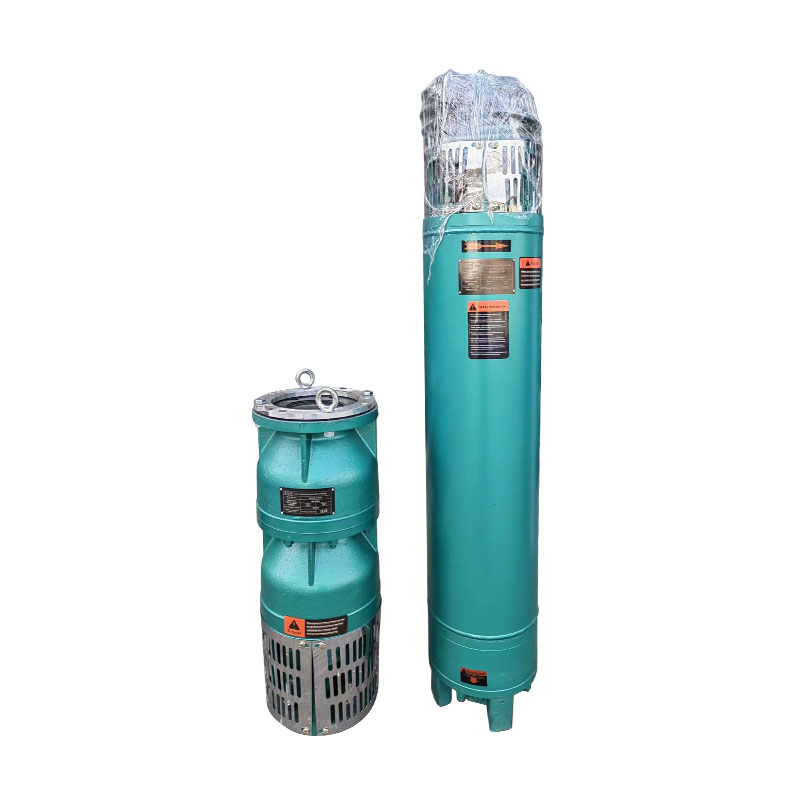

Pompa e pusit të thellë prej gize të markës ZΞN 6'' është projektuar për të ofruar zgjidhje të besueshme dhe efikase të furnizimit me ujë për puset e thella.
Pompa e pusit të thellë prej gize është një njësi e marrjes së ujit që kombinon një motor zhytës dhe një pompë zhytëse.
Integrimi i drejtpërdrejtë në komplet, puna në ujë të thellë. Përdoret kryesisht për ujitjen e tokës bujqësore, ujësjellës-kanalizimeve të qyteteve, ndërmarrjeve industriale dhe minerare.
Mund të përdoret për të zhvilluar ujë të nxehtë nëntokësor nën 100°C, me rezistencë ndaj nxehtësisë, rezistencë ndaj korrozionit, rezistencë ndaj plakjes dhe karakteristika të tjera.
Prurja: 2 - 1000 m3/h
Ngarkesa: 10m - 1000m
Fuqia e motorit: 0.55kW-600kW
Tensioni nominal: 380V/660V
1. Pompa elektrike nënujore përbëhet nga pesë pjesë: pompë uji, motori, linja e ujit, kablloja e papërshkueshme nga uji dhe çelësi i kontrollit. Pompat janë pompa centrifugale vertikale me tre cilindra me një thithje shumëfazore.
2. Motori zhytës përdor dizajn të lagësht të mbushur me ujë të tipit YQS, i mbushur me ujë të pastër në zgavër, kryesisht për ftohjen e motorit dhe lubrifikimin e kushinetave. Gjatë funksionimit, meqenëse ndryshimet në temperaturë mund të shkaktojnë ndryshime në mbushjen e ujit, në motor janë instaluar rregullatorët e presionit për kalibrim.
3. Për të mos lejuar që rëra të hyjë në motor, motori i sipërm është i pajisur me një mekanizëm izolues rezistent ndaj rërës, i përbërë nga një grusht rëre dhe një vulë mekanike, e cila formon një strukturë rezistente ndaj rërës dhe i gjithë motori është i mbyllur mirë përmes tij. strukturë e mbyllur.
4. Ka vrima për injektimin e ujit dhe vrima shkarkimi në pjesën e sipërme të motorit, dhe vrima kullimi në fund.
5. Kushinetat e shtytjes dhe unazat e shtytjes janë instaluar në fund të motorit dhe kryesisht mbajnë forcën boshtore të pompës elektrike.
6. Dredha-dredha e statorit të motorit përdor linjë elektromagnetike të papërshkueshme nga uji me izolim të mirë dhe performancë të papërshkueshme nga uji, rotori përdor strukturën e kafazit të miut.
7. Pompat zhytëse prej çeliku inox përdoren për cilësinë e ujit gërryes.
Numri |
Model Diametri minimal i pusit (mm) QJ (shkalla e rrjedhjes (m3/h) - presioni i rrjedhjes (m)/niveli i shtytës |
Pompë e pusit të thellë | Motor elektrik nëndetëse | Shpejtësia e rrotullimit | diametri i tubit të daljes |
Pajtueshmëria me specifikimet e kabllove |
Diametri maksimal i jashtëm i pompës |
|||
Lartësia | Pesha | Fuqia | Lartësia | Pesha | ||||||
(mm) | (kg) | (kW) | (mm) | (kg) | (rpm) | (") |
|
(mm) | ||
1 | 150QJ5-50/7 | 628 | 24 | 3 | 762 | 52.5 | 2850 | 1.5 | 3×2.5 | 143 |
2 | 150QJ5-78/11 | 796 | 34 | 3 | 762 | 52.5 | 3×2.5 | |||
3 | 150QJ5-100/14 | 965 | 40 | 3 | 762 | 52.5 | 3×4 | |||
4 | 150QJ5-128/18 | 1133 | 48 | 4 | 772 | 53.5 | 3×4 | |||
5 | 150QJ5-150/21 | 1310 | 54 | 4 | 772 | 53.5 | 3×4 | |||
6 | 150QJ5-178/25 | 1478 | 62 | 5.5 | 802 | 56.5 | 3×6 | |||
7 | 150QJ5-200/28 | 1698 | 68 | 5.5 | 802 | 56.5 | 3×6 | |||
8 | 150QJ5-250/35 | 2088 | 82 | 7.5 | 862 | 62.5 | 3×6 | |||
9 | 150QJ5-300/42 | 2427 | 96 | 9.2 | 902 | 67 | 3×10 | |||
10 | 150QJ10-50/7 | 663 | 23 | 3 | 762 | 52.5 | 2 | 3×2.5 | ||
11 | 150QJ10-78/11 | 851 | 34 | 4 | 772 | 53.5 | 3×4 | |||
12 | 150QJ10-100/14 | 1035 | 42 | 5.5 | 802 | 56.5 | 3×4 | |||
13 | 150QJ10-128/18 | 1227 | 35 | 7.5 | 862 | 62.5 | 3×6 | |||
14 | 150QJ10-150/21 | 1416 | 43 | 7.5 | 862 | 62.5 | 3×6 | |||
15 | 150QJ10-178/25 | 1650 | 54 | 9.2 | 902 | 67 | 3×6 | |||
16 | 150QJ10-200/28 | 1838 | 62 | 11 | 982 | 74 | 3×10 | |||
17 | 150QJ10-250/35 | 2261 | 81 | 13 | 1022 | 77 | 3×10 | |||
18 | 150QJ10-300/42 | 2637 | 100 | 15 | 1092 | 84 | 3×16 | |||
19 | 150QJ20-26/4 | 470 | 25 | 3 | 762 | 52.5 | 3×2.5 | |||
20 | 150QJ20-33/5 | 570 | 27 | 3 | 762 | 52.5 | 3×2.5 | |||
21 | 150QJ20-39/6 | 670 | 32 | 4 | 772 | 53.5 | 3×4 | |||
22 | 150QJ20-46/7 | 770 | 37 | 5.5 | 802 | 56.5 | 3×4 | |||
23 | 150QJ20-52/8 | 870 | 42 | 5.5 | 802 | 56.5 | 3×4 | |||
24 | 150QJ20-59/9 | 970 | 54 | 5.5 | 802 | 56.5 | 3×4 | |||
25 | 150QJ20-65/10 | 1070 | 59 | 7.5 | 862 | 62.5 | 3×4 | |||
26 | 150QJ20-72/11 | 1295 | 64 | 7.5 | 862 | 62.5 | 3×4 | |||
27 | 150QJ20-78/12 | 1395 | 70 | 7.5 | 862 | 62.5 | 3×6 | |||
28 | 150QJ20-85/13 | 1495 | 75 | 9.2 | 902 | 67 | 3×6 | |||
29 | 150QJ20-91/14 | 1595 | 80 | 9.2 | 902 | 67 | 3×6 | |||
30 | 150QJ20-98/15 | 1695 | 85 | 9.2 | 902 | 67 | 3×6 | |||
31 | 150QJ20-104/16 | 1795 | 90 | 11 | 982 | 74 | 3×6 | |||
32 | 150QJ20-111/17 | 1895 | 95 | 11 | 982 | 74 | 3×6 | |||
33 | 150QJ20-117/18 | 1995 | 100 | 13 | 1022 | 77 | 3×6 | |||
34 | 150QJ20-124/19 | 2095 | 105 | 13 | 1022 | 77 | 3×6 | |||
35 | 150QJ20-130/20 | 2195 | 110 | 13 | 1022 | 77 | 3×6 | |||
36 | 150QJ20-137/21 | 2295 | 115 | 15 | 1092 | 84 | 3×6 | |||
37 | 150QJ20-143/22 | 2395 | 120 | 15 | 1092 | 84 | 2850 | 2.0 | 3×10 | 143 |
38 | 150QJ20-150/23 | 2495 | 125 | 15 | 1092 | 84 | 3×10 | |||
39 | 150QJ20-156/24 | 2595 | 131 | 15 | 1092 | 84 | 3×10 | |||
40 | 150QJ20-163/25 | 2795 | 136 | 15 | 1092 | 84 | 3×10 | |||
41 | 150QJ20-170/26 | 2895 | 141 | 18.5 | 1132 | 87 | 3×10 | |||
42 | 150QJ20-176/27 | 2995 | 146 | 18.5 | 1132 | 87 | 3×10 | |||
43 | 150QJ20-182/28 | 3095 | 151 | 18.5 | 1132 | 87 | 3×10 | |||
44 | 150QJ25-24/3 | 425 | 19 | 3 | 762 | 52.5 | 2.5 | 3×2.5 | ||
45 | 150QJ25-32/4 | 540 | 25 | 4 | 772 | 53.5 | 3×4 | |||
46 | 150QJ25-40/5 | 655 | 31 | 5.5 | 802 | 56.5 | 3×4 | |||
47 | 150QJ25-48/6 | 770 | 38 | 5.5 | 802 | 56.5 | 3×4 | |||
48 | 150QJ25-56/7 | 885 | 44 | 7.5 | 862 | 62.5 | 3×4 | |||
49 | 150QJ25-64/8 | 1000 | 50 | 7.5 | 862 | 62.5 | 3×4 | |||
50 | 150QJ25-72/9 | 1240 | 57 | 9.2 | 902 | 67 | 3×6 | |||
51 | 150QJ25-80/10 | 1355 | 66 | 9.2 | 902 | 67 | 3×6 | |||
52 | 150QJ25-88/11 | 1470 | 72 | 11 | 982 | 74 | 3×6 | |||
53 | 150QJ25-96/12 | 1585 | 79 | 11 | 982 | 74 | 3×6 | |||
54 | 150QJ25-104/13 | 1700 | 85 | 13 | 1022 | 77 | 3×6 | |||
55 | 150QJ25-112/14 | 1815 | 91 | 13 | 1022 | 77 | 3×6 | |||
56 | 1500.125-120115 | 1930 | 97 | 15 | 1092 | 84 | 3×6 | |||
57 | 150QJ25-128/16 | 2045 | 103 | 15 | 1092 | 84 | 3×6 | |||
58 | 150QJ25-136/17 | 2160 | 110 | 18.5 | 1132 | 87 | 3×10 | |||
59 | 150QJ25-144/18 | 2275 | 116 | 18.5 | 1132 | 87 | 3×10 | |||
60 | 150QJ25-152/19 | 2390 | 122 | 18.5 | 1132 | 87 | 3×10 | |||
61 | 150QJ32-12/2 | 310 | 14 | 3 | 762 | 52.5 | 3×2.5 | |||
62 | 150QJ32-18/3 | 425 | 20 | 3 | 762 | 52.5 | 3×4 | |||
63 | 150QJ32-24/4 | 540 | 26 | 4 | 772 | 53.5 | 3×4 | |||
64 | 150QJ32-30/5 | 655 | 32 | 5.5 | 802 | 56.5 | 3×4 | |||
65 | 150QJ32-36/6 | 770 | 38 | 5.5 | 802 | 56.5 | 3×4 | |||
66 | 150QJ32-42/7 | 885 | 46 | 7.5 | 862 | 62.5 | 3×6 | |||
67 | 150QJ32-48/8 | 1000 | 50 | 9.2 | 902 | 67 | 3×6 | |||
68 | 150QJ32-54/9 | 1115 | 57 | 9.2 | 902 | 67 | 3×6 | |||
69 | 150QJ32-60/10 | 1230 | 73 | 11 | 982 | 74 | 3×6 | |||
70 | 150QJ32-66/11 | 1345 | 78 | 11 | 982 | 74 | 3×6 | |||
71 | 150QJ32-72/12 | 1585 | 83 | 13 | 1022 | 77 | 3×6 | |||
72 | 150QJ32-78/13 | 1700 | 88 | 13 | 1022 | 77 | 3×6 | |||
73 | 150QJ32-84/14 | 1815 | 93 | 13 | 1022 | 77 | 2850 | 2.5 | 3×6 | 143 |
74 | 150QJ32-90/15 | 1930 | 98 | 15 | 1092 | 84 | 3×6 | |||
75 | 150QJ32-96/16 | 2045 | 103 | 15 | 1092 | 84 | 3×6 | |||
76 | 150QJ32-102/17 | 2160 | 109 | 18.5 | 1132 | 87 | 3×6 | |||
77 | 150QJ32-108/18 | 2275 | 114 | 18.5 | 1132 | 87 | 3×10 | |||
78 | 150QJ32-114/19 | 2390 | 120 | 18.5 | 1132 | 87 | 3×10 | |||
79 | 150QJ40-8/1 | 210 | 9 | 3 | 762 | 52.5 | 3×2.5 | |||
80 | 150QJ40-16/2 | 340 | 16 | 4 | 772 | 53.5 | 3×2.5 | |||
81 | 150QJ40-24/3 | 470 | 23 | 5.5 | 802 | 56.5 | 3×4 | |||
82 | 150QJ40-32/4 | 600 | 30 | 7.5 | 862 | 62.5 | 3×4 | |||
83 | 150QJ40-40/5 | 730 | 37 | 9.2 | 902 | 67 | 3×4 | |||
84 | 150QJ40-48/6 | 860 | 44 | 9.2 | 902 | 67 | 3×6 | |||
85 | 150QJ40-56/7 | 990 | 51 | 11 | 982 | 74 | 3×6 | |||
86 | 150QJ40-64/8 | 1120 | 58 | 13 | 1022 | 77 | 3×6 | |||
87 | 150QJ40-72/9 | 1385 | 70 | 15 | 1092 | 84 | 3×6 | |||
88 | 150QJ40-80/10 | 1515 | 77 | 18.5 | 1132 | 87 | 3×6 | |||
89 | 150QJ40-88/11 | 1645 | 84 | 18.5 | 1132 | 87 | 3×6 | |||
90 | 150QJ40-96/12 | 1775 | 91 | 18.5 | 1132 | 87 | 3×6 | |||
91 | 150QJ50-6/1 | 210 | 24 | 3 | 762 | 52.5 | 3 | 3×2.5 | ||
92 | 150QJ50-12/2 | 340 | 29 | 4 | 772 | 53.5 | 3×4 | |||
93 | 150QJ50-18/3 | 470 | 34 | 5.5 | 802 | 56.5 | 3×4 | |||
94 | 150QJ50-24/4 | 600 | 39 | 7.5 | 862 | 62.5 | 3×4 | |||
95 | 150QJ50-30/5 | 730 | 44 | 9.2 | 902 | 67 | 3×4 | |||
96 | 150QJ50-36/6 | 860 | 49 | 9.2 | 920 | 67 | 3×6 | |||
97 | 150QJ50-42/7 | 990 | 54 | 11 | 982 | 74 | 3×6 | |||
98 | 150QJ50-48/8 | 1120 | 59 | 13 | 1022 | 77 | 3×6 | |||
99 | 150QJ50-54/9 | 1250 | 64 | 15 | 1092 | 84 | 3×6 | |||
100 | 150QJ50-60/10 | 1380 | 69 | 18.5 | 1132 | 87 | 3×6 | |||
101 | 150QJ50-66/11 | 1510 | 74 | 18.5 | 1132 | 87 | 3×6 | |||
102 | 150QJ50-72/12 | 1775 | 97 | 18.5 | 1132 | 87 | 3×6 |
