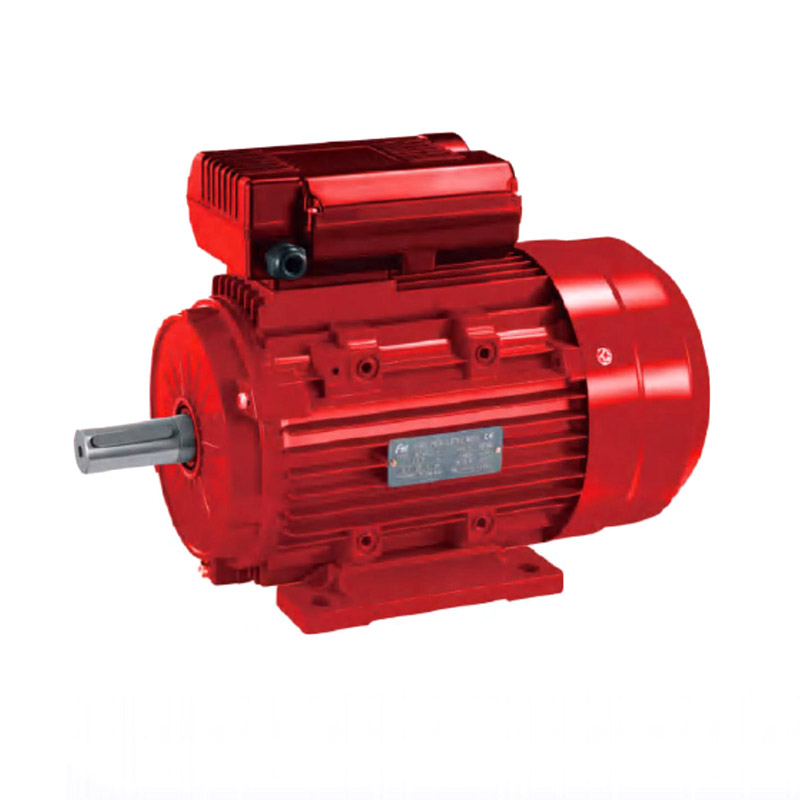

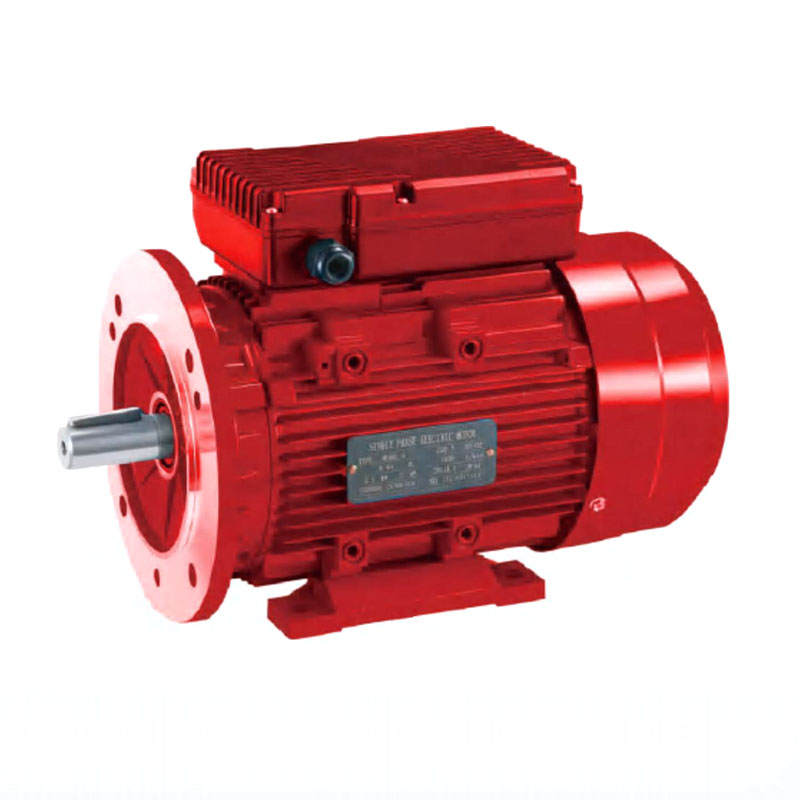

Motori i fortë asinkron ZEN motor induksioni me kondensator të dyfishtë YL me fuqi të lartë nisjeje dhe funksionimi është projektuar dhe prodhuar në përputhje me standardin IEC. Ka performancë të lartë, funksionim të sigurt dhe të besueshëm, pamje tërheqëse dhe lehtësi në mirëmbajtje.
Как профессиональный производитель, ZEN предлагает высококачественный двигатель Асинхронный двигатель YL с двухконтурным конденсатором, который широко используется в воздушных компрессорах, насосах, вентиляторах, холодильниках, медицинских приборах, малогабаритных машинах и т.д., особенно в условиях однофазного питания.
1. Напряжение и частота
Tensioni dhe frekuenca standarde për një motor njëfazor është 220 V, 50 Hz. Motorët do të funksionojnë në mënyrë të kënaqshme me devijime të tensionit prej +5% nga tensioni nominal.
2. Охлаждение и вентиляция
Metoda standarde e ftohjes është Ftohja me ventilator plotësisht të mbyllur (TEFC) duke përdorur LC411. Motorët standardë janë të pajisur me tifozë radialë plastikë.
3. Temperatura dhe izolimi
Klasa e izolimit të motorit është F (155 °C), klasa e funksionimit është B (80 K), e cila rrit jetën e shërbimit dhe besueshmërinë e motorit.
4. Klasa e mbrojtjes
Класс защиты — IP44, что означает полную защиту от попадания воды и пыли.
5. Защита двигателя
Motorët mund të pajisen me sensorë PTC për të mbrojtur mbështjelljet dhe kushinetat nga mbinxehja.
6. Vendndodhja e kutisë së terminalit
Коробка может быть изготовлена из пластика или стали.
7. Рабочая система двигателя
Рабочая система двигателя рассчитана на непрерывный режим работы S1.
8. Гарантия качества
Изделие изготавливается в соответствии с системой качества, сертифицированной по стандарту ISO 9001.
| MODEL | Fuqia kW |
Номинальный ток (A) |
скорость rpm |
Eff % |
Коэффициент мощности cosφ |
Tst/Tn | LST |
| YL711-2 | 0.37 | 2.2 | 2800 | 67 | 0.92 | 16 | 1.8 |
| YL712-2 | 0.55 | 3.9 | 2800 | 70 | 0.92 | 21 | 1.8 |
| YL801-2 | 0.75 | 4.9 | 2800 | 72 | 0.95 | 29 | 1.8 |
| YL802-2 | 1.1 | 7 | 2800 | 75 | 0.95 | 40 | 1.8 |
| YL90S-2 | 1.5 | 9.4 | 2800 | 76 | 0.95 | 55 | 1.7 |
| YL90L-2 | 2.2 | 13.7 | 2800 | 77 | 0.95 | 80 | 1.7 |
| YL100L1-2 | 3 | 18.2 | 2800 | 79 | 0.95 | 110 | 1.7 |
| YL112M-2 | 4 | 26.6 | 2850 | 77 | 0.82 | 175 | 2.2 |
| YL132S-2 | 4 | 27.5 | 2800 | 79 | 0.86 | 180 | 1.7 |
| YL132M-2 | 5.5 | 32.5 | 2800 | 81 | 0.95 | 230 | 1.7 |
| YL711-4 | 0.25 | 2 | 1400 | 62 | 0.92 | 12 | 1.8 |
| YL712-4 | 0.37 | 2.8 | 1400 | 65 | 0.92 | 16 | 1.8 |
| YL801-4 | 0.55 | 4 | 1400 | 68 | 0.92 | 21 | 1.8 |
| YL802-4 | 0.75 | 5.1 | 1400 | 71 | 0.92 | 29 | 1.8 |
| YL90S-4 | 1.1 | 7.3 | 1400 | 73 | 0.95 | 40 | 1.7 |
| YL90L-4 | 1.5 | 9.7 | 1400 | 75 | 0.95 | 55 | 1.7 |
| YL100L1-4 | 2.2 | 13.9 | 1400 | 76 | 0.95 | 80 | 1.7 |
| YL112M-4 | 3 | 18.6 | 1400 | 77 | 0.95 | 110 | 1.7 |
| YL132S-4 | 4 | 27.1 | 1400 | 78 | 0.77 | 175 | 2.2 |
| YL132M-4 | 5.5 | 31.2 | 1400 | 78 | 0.95 | 230 | 2.2 |
| YL160L-4 | 7.5 | 57.8 | 1400 | 71 | 0.93 | 400 | 1.7 |
|

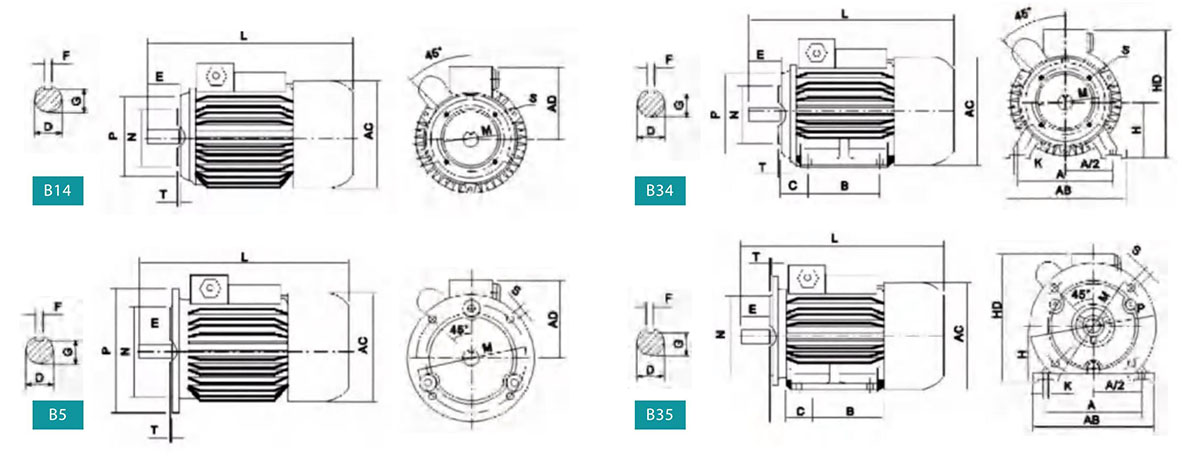

МОДЕЛЬ |
Монтажные размеры | Габаритные размеры | ||||||||||||||||||||||||||
| A | A/2 | B | C | D | E | F | G | H | K | IM B14 B34 | IM B5 B35 | AB | AC | AD | AE | HD | L | |||||||||||
| M | N | P | R | S | T | M | N | P | R | S | T | |||||||||||||||||
| 71 | 112 | 56 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 7 | 85 | 70 | 105 | 0 | M6 | 2.5 | 130 | 110 | 160 | 0 | 10 | 3.5 | 145 | 145 | 140 | 95 | 180 | 255 |
| 80 | 125 | 62.5 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 100 | 80 | 120 | 0 | M6 | 3 | 165 | 130 | 200 | 0 | 12 | 3.5 | 160 | 165 | 150 | 110 | 200 | 295 |
| 90S | 140 | 70 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 115 | 95 | 140 | 0 | M8 | 3 | 165 | 130 | 200 | 0 | 12 | 3.5 | 180 | 185 | 160 | 120 | 220 | 370 |
| 90L | 140 | 70 | 125 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 115 | 95 | 140 | 0 | M8 | 3 | 165 | 130 | 200 | 0 | 12 | 3.5 | 180 | 185 | 160 | 120 | 220 | 400 |
| 100L | 160 | 80 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 12 | - | - | - | - | - | - | 215 | 180 | 250 | 0 | 15 | 4 | 205 | 200 | 180 | 130 | 260 | 430 |
| 112 milion | 190 | 95 | 140 | 70 | 28 | 60 | 8 | 24 | 112 | 12 | - | - | - | - | - | - | 215 | 180 | 250 | 0 | 15 | 4 | 245 | 250 | 190 | 140 | 300 | 455 |
| 132S | 216 | 108 | 140 | 89 | 38 | 80 | 10 | 33 | 132 | 12 | - | - | - | - | - | - | 265 | 230 | 300 | 0 | 15 | 4 | 280 | 290 | 210 | 155 | 350 | 525 |
| 132 milion | 216 | 108 | 178 | 88 | 38 | 80 | 10 | 33 | 132 | 12 | - | - | - | - | - | - | 265 | 230 | 300 | 0 | 15 | 4 | 280 | 290 | 210 | 155 | 350 | 565 |
