përshkrim i produktit

ИНСТРУКЦИЯ

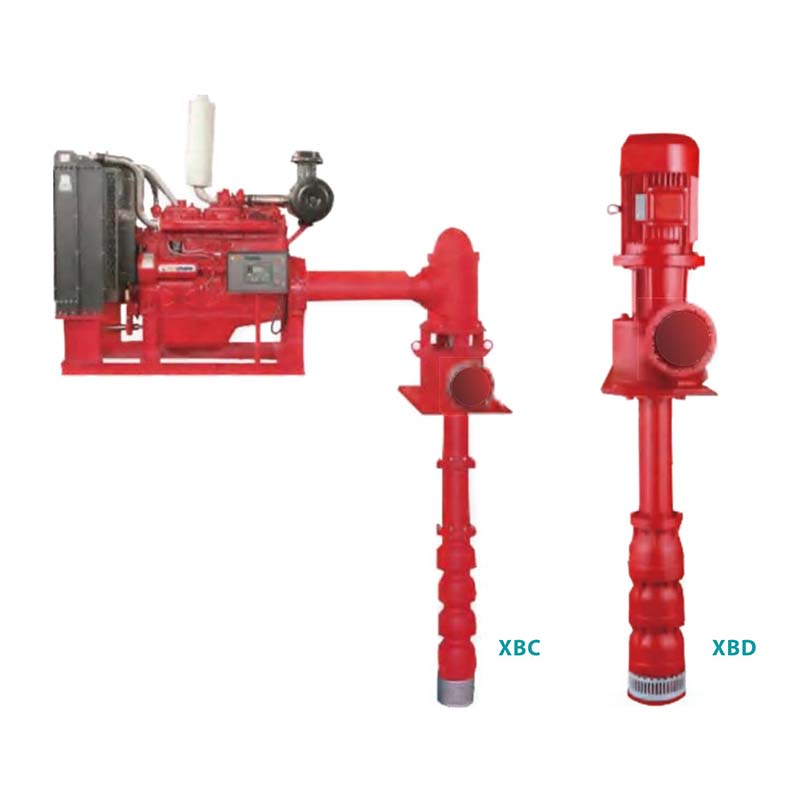

Высококачественный насос ZEN Вертикальный турбинный пожарный насос XBD с длинным валом состоит из трех частей: рабочей части, водопроводной части и поверхностной части.

1. Pjesa e punës

Эта часть состоит из рабочих частей и частей водяного фильтра. Рабочие части состоят из направляющего кожуха, рабочего колеса, конической втулки, подшипника скольжения, вала рабочего колеса и других деталей. Рабочее колесо представляет собой замкнутую конструкцию. Кожухи соединены болтами. На направляющий кожух и рабочее колесо могут быть установлены компенсационные кольца.

2. Pjesë hidraulike

Эта часть состоит из водопроводных труб, приводных валов, муфт и кронштейнов. Водопроводная труба соединена фланцем, а вал трансмиссии изготовлен из стали 2Cr13 или нержавеющей стали.

3. Pjesa sipërfaqësore

Состоит из компонентов основания насоса, двигателя, кронштейна двигателя, муфты и других компонентов.

APLIKACIONI

Modeli XBD Long Shaft Vertical Turbine Fire Pompë përdoret kryesisht për shuarjen e zjarrit me hidrantë zjarri, shuarje zjarri automatik me spërkatës dhe sisteme të tjera të shuarjes së zjarrit në ndërmarrjet industriale dhe minerare, inxhinierinë civile, ndërtesat e larta dhe furnizimin me ujë dhe kullimin publik, etj.

KUSHTET E PËRDORIMIT

1. Si rregull, ujë i pastër, jo agresiv.

2. Содержание твердых веществ в воде (по массе) не более 0,01%.

3. Значение pH в диапазоне 6,5–8,5.

4. Përmbajtja e sulfurit të hidrogjenit jo më shumë se 1,5 mg/l.

5. Temperatura e ujit nuk duhet të kalojë 40°C.

GAME E TË DHËNAVE

RRJEDHJA: 5–110 (l/s)

PËRPJEKJA: 32–200 (m)

МОЩНОСТЬ: 3–200 (кВт)

ОБОРОТЫ В ХОДЕ: 3000 ОБ/МИН.

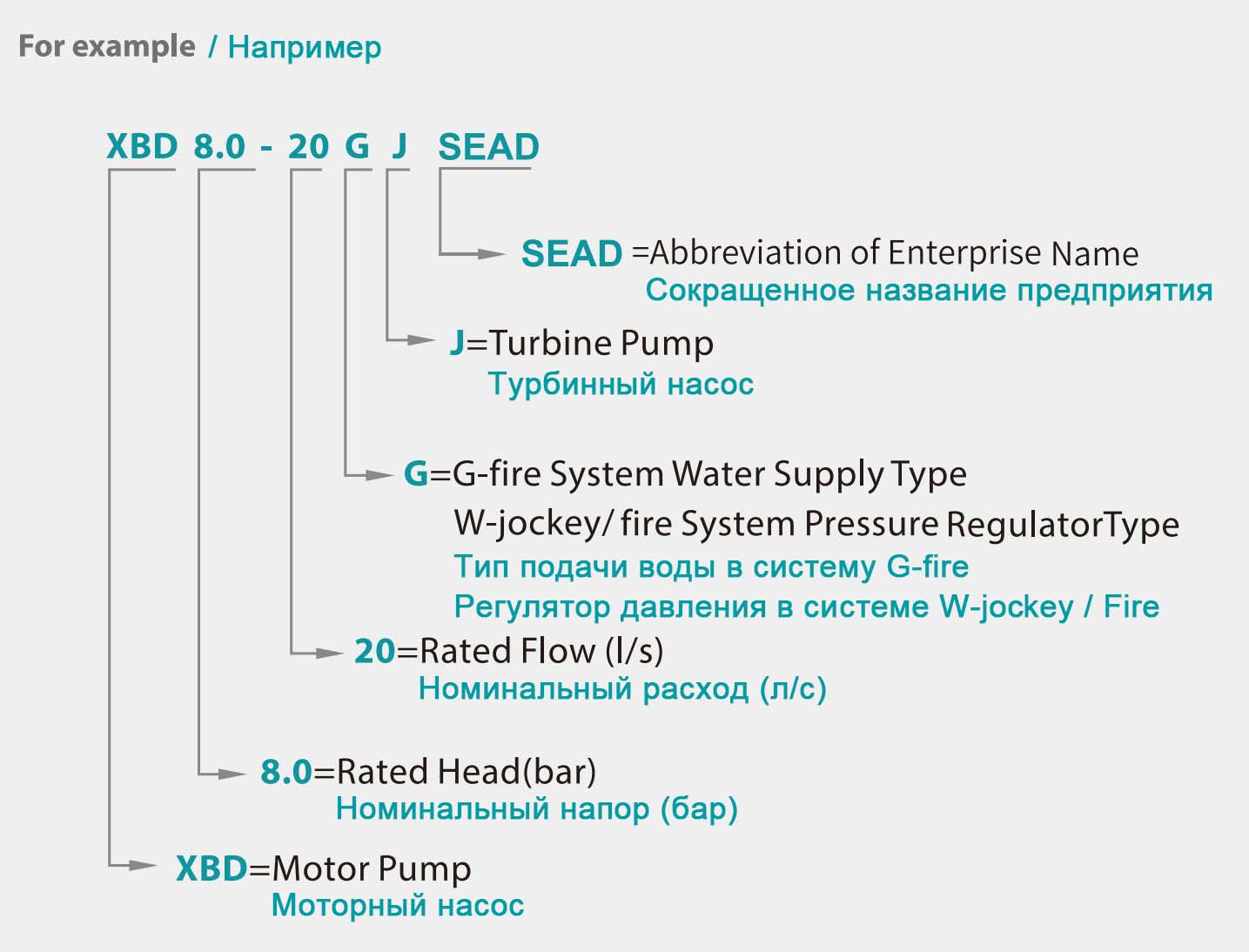

КОД МОДЕЛИ

ИНСТРУКЦИЯ

Pompa e zjarrit të turbinës përbëhet nga tre pjesë: pjesa e punës, pjesa e ujit dhe pjesa sipërfaqësore.

1. Pjesa e punës

Kjo pjesë përbëhet nga pjesë pune dhe pjesë të filtrit të ujit. Pjesët e punës përbëhen nga një shtresë udhëzuese, një shtytës, një tufë konike, një kushinetë e thjeshtë, një bosht shtytës dhe pjesë të tjera. Shtytësi është një strukturë e mbyllur. Shtresat janë të lidhura me bulona. Unazat e kompensimit mund të instalohen në kutinë udhëzuese dhe në shtytësin.

2. Pjesë hidraulike

Эта часть состоит из водопроводных труб, приводных валов, муфт и деталей кронштейна.

Водопроводная часть соединена фланцем, а материал вала трансмиссии – 2Cr13 или нержавеющая сталь.

3. Pjesa sipërfaqësore

Эта часть состоит из компонентов основания насоса, двигателя, кронштейна двигателя, муфты и других деталей.

KUSHTET E PËRDORIMIT

1. Si rregull, ujë i pastër, jo agresiv.

2. Përmbajtja e lëndëve të ngurta në ujë (në peshë) – jo më shumë se 0,01%.

3. vlera e pH - brenda 6,5–8,5.

4. Përmbajtja e sulfurit të hidrogjenit - jo më shumë se 1,5 mg/l.

5. Temperatura e ujit nuk duhet të kalojë 40°C.

№	ЭЛЕМЕНТ	Материал
1	motorin	KUVENDI
2	Опора двигателя	QT400-18
3	Муфта	ZG235-150
4	Крышка уплотнения	QT100-18
5	Vula mekanike	KARBON-SIC-NBR
6	Mbajtës vulë	ZG235-450
7	Tubi i daljes	QT400-18
8	Tubi i daljes	QT400-18
9	Опорный вал	NIRON PAMBUK
10	Муфта	ZG235-150
11	Bosht	20CR13
12	Kushineta mbështetëse	NIRON PAMBUK
13	kllapa	QT100-18
14	Tas i sipërm	QT100-18
15	Подшипник-чаша	GOME
16	Чаша	20CR13
17	Рабочее колесо	06CR19N110
18	Tas i mesëm	QT400-18
19	Подшипник	GOME
20	Всасывающий колокол	QT100-18
21	Фильтр	O6CR19NI10
22	Упорный диск	20CR13
23	Передняя упорная пластина	СМЕСЬ ТЕФЛОНА

TË DHËNAT TEKNIKE

Numri	Lloji	Rrjedha nominale (L/S)	Përpjekje (m)	Fuqia (kW)	Shpejtësia (r/min)	Kalibër (mm)	Presioni maksimal i punës (≤Mpa)	150% e presionit nominal të rrjedhës (≥Mpa)
1	PAJISJE XBD4.0/1WJ	1	40	3	3000	50	0.560	0.260
2	XBD5.0/1WJ-SEAD	1	50	4	3000	50	0.700	0.325
3	XBD6.0/1WJ-SEAD	1	60	4	3000	50	0.840	0.390
4	XBD7.0/1WJ-SEAD	1	70	5.5	3000	50	0.980	0.455
5	PAJISJE XBD8.0/1WJ	1	80	7.5	3000	50	1.120	0.520
6	XBD9.0/1WJ-SEAD	1	90	7.5	3000	50	1.260	0.585
7	PAJISJE XBD10.0/1WJ	1	100	11	3000	50	1.400	0.650
8	PAJISJE XBD11.0/1WJ	1	110	11	3000	50	1.540	0.715
9	XBD12.0/1WJ-SEAD	1	120	11	3000	50	1.680	0.780
10	XBD13.0/1WJ-SEAD	1	130	11	3000	50	1.820	0.815
11	XBD14.0/1WJ-SEAD	1	140	15	3000	50	1.960	0.910
12	XBD15.0/1WJ-SEAD	1	150	15	3000	50	2.100	0.975
13	XBD16.0/1WJ-SEAD	1	160	15	3000	50	2.240	1.040
14	XBD16.8.0/1WJ-SEAD	1	168	3	3000	50	2.352	1.092
15	XBD4.0/3WJ-SEAD	3	40	4	3000	50	0.560	0.260
16	XBD5.0/3WJ-SEAD	3	50	5.5	3000	50	0.700	0.325
17	XBD6.0/3WJ-SEAD	3	60	7.5	3000	50	0.840	0.390
18	XBD7.0/3WJ-SEAD	3	70	7.5	3000	50	0.980	0.455
19	XBD8.0/3WJ-SEAD	3	80	7.5	3000	50	1.120	0.520
20	XBD9.0/3WJ-SEAD	3	90	7.5	3000	50	1.260	0.585
21	XBD10.0/3WJ-SEAD	3	100	11	3000	50	1.400	0.650
22	XBD11.0/3WJ-SEAD	3	110	11	3000	50	1.540	0.715
23	XBD12.0/3WJ-SEAD	3	120	11	3000	50	1.680	0.780
24	XBD13.0/3WJ-SEAD	3	130	11	3000	50	1.820	0.815
25	PAJISJE XBD14.0/3WJ	3	140	15	3000	50	1.960	0.90
26	XBD15.0/3WJ-SEAD	3	150	15	3000	50	2.100	0.975
27	XBD16.0/3WJ-SEAD	3	160	15	3000	50	2.240	1.040
28	XBD16.8/3WJ-SEAD	3	168	15	3000	50	2.352	1.092
29	XBD4.0/5WJ-SEAD	5	40	4	3000	50	0.560	0.260
30	XBD5.0/5WJ-SEAD	5	50	5.5	3000	50	0.700	0.325
31	XBD6.0/5WJ-SEAD	5	60	7.5	3000	50	0.840	0.390
32	XBD7.0/5WJ-SEAD	5	70	7.5	3000	50	0.980	0.455
33	PAJISJE XBD8.0/5WJ	5	80	11	3000	50	1.120	0.520
34	PAJISJE XBD9.0/5WJ	5	90	11	3000	50	1.260	0.585
35	XBD10.0/5WJ-SEAD	5	100	11	3000	50	1.400	0.650
36	XBD11.0/5WJ-SEAD	5	110	15	3000	50	1.540	0.780
37	XBD12.0/5WJ-SEAD	5	120	15	3000	50	1.680	0.845

Numri	Lloji	Rrjedha nominale (L/S)	Përpjekje (m)	Fuqia (kW)	Shpejtësia (r/min)	Kalibër (mm)	Presioni maksimal i punës (≤Mpa)	150% e presionit nominal të rrjedhës (≥Mpa)
38	XBD13.0/5WJ-SEAD	5	130	15	3000	50	1.820	0.845
39	PAJISJE XBD14.0/5WJ	5	140	15	3000	50	1.960	0.910
40	XBD15.0/5WJ-SEAD	5	150	18.5	3000	50	2.100	0.975
41	XBD16.0/5WJ-SEAD	5	160	18.5	3000	50	2.240	1.040
42	XBD16.8/5WJ-SEAD	5	168	30	3000	50	2.352	1.092
43	XBD3.3/5GJ-SEAD	5	33	3	3000	50	0.462	0.215
44	XBD4.0/5GJ-SEAD	5	40	4	3000	50	0.560	0.260
45	PAJISJE XBD6.0/5GJ	5	60	5.5	3000	50	0.840	0.390
46	PAJISJE XBD8.0/5GJ	5	80	7.5	3000	50	1.120	0.520
47	PAJISJE XBD10.0/5GJ	5	100	11	3000	50	1.400	0.650
48	PAJISJE XBD12.0/5GJ	5	120	15	3000	50	1.680	0.780
49	XBD14.0/5GJ-SEAD	5	140	15	3000	50	1.960	0.910
50	PAJISJE XBD16.3/5GJ	5	163	18.5	3000	50	2.282	1.060
51	XBD3.2/10GJ-SEAD	10	32	5.5	3000	80	0.448	0.208
52	XBD4.2/10GJ-SEAD	10	42	7.5	3000	80	0.588	0.273
53	XBD5.0/10GJ-SEAD	10	50	11	3000	80	0.700	0.325
54	XBD6.0/10GJ-SEAD	10	60	15	3000	80	0.840	0.390
55	XBD8.4/10GJ-SEAD	10	84	15	3000	80	1.176	0.546
56	XBD9.6/10GJ-SEAD	10	96	18.5	3000	80	1.344	0.624
57	XBD10.0/10GJ-SEAD	10	100	18.5	3000	80	1.400	0.650
58	XBD11.0/10GJ-SEAD	10	110	18.5	3000	80	1.540	0.715
59	XBD12.0/10GJ-SEAD	10	120	22	3000	80	1.680	0.780
60	XBD13.0/10GJ-SEAD	10	130	22	3000	80	1.820	0.845
61	XBD14.4/10GJ-SEAD	10	144	30	3000	80	2.016	0.936
62	XBD15.6/10GJ-SEAD	10	156	30	3000	80	2.184	1.014
63	XBD17.0/10GJ-SEAD	10	170	37	3000	80	2.380	1.105
64	XBD18.0/10GJ-SEAD	10	180	37	3000	80	2.520	1.170
65	XBD3.6/15GJ-SEAD	15	36	11	3000	80	0.501	0.231
66	PAJISJE XBD4.0/15GJ	15	40	11	3000	80	0.560	0.260
67	XBD5.0/15GJ-SEAD	15	50	15	3000	80	0.700	0.325
68	XBD6.0/15GJ-SEAD	15	60	15	3000	80	0.840	0.390
69	XBD7.2/15GJ-SEAD	15	72	18.5	3000	80	1.008	0.325
70	XBD8.4/15GJ-SEAD	15	84	22	3000	80	1.176	0.468
71	XBD9.6/15GJ-SEAD	15	96	22	3000	80	1.344	0.546
72	XBD10.0/15GJ-SEAD	15	100	22	3000	80	1.400	0.624
73	XBD11.0/15GJ-SEAD	15	110	30	3000	80	1540	0.650
74	XBD12.0/15GJ-SEAD	15	120	30	3000	80	1680	0.715

Numri	Lloji	Rrjedha nominale (L/S)	Përpjekje (m)	Fuqia (kW)	Shpejtësia (r/min)	Kalibër (mm)	Presioni maksimal i punës (≤Mpa)	150% e presionit nominal të rrjedhës (≥Mpa)
75	XBD13.0/15GJ-SEAD	15	130	37	3000	80	1.820	0.845
76	PAJISJE XBD14.0/15GJ	15	140	37	3000	80	1.960	0.910
77	XBD15.6/15GJ-SEAD	15	156	37	3000	80	2.184	1.014
78	XBD17.0/15GJ-SEAD	15	170	45	3000	80	2.380	1.105
79	XBD18.2./15GJ-SEAD	15	182	45	3000	80	2.518	1.183
80	PAJISJE XBD20.0/15GJ	15	200	55	3000	80	2.800	1.300
81	XBD3.3/20GJ-SEAD	20	33	11	3000	100	0.462	0.215
82	PAJISJE XBD4.0/20GJ	20	40	15	3000	100	0.580	0.260
83	XBD4.4/20GJ-SEAD	20	44	15	3000	100	0.616	0.286
84	PAJISJE XBD5.0/20GJ	20	50	18.5	3000	100	0.700	0.325
85	PAJISJE XBD5.5/20GJ	20	55	18.5	3000	100	0.770	0.358
86	PAJISJE XBD6.0/20GJ	20	50	22	3000	100	0.700	0.325
87	PAJISJE XBD6.6/20GJ	20	66	22	3000	100	0.924	0.429
88	PAJISJE XBD7.0/20GJ	20	70	30	3000	100	0.980	0.455
89	XBD8.0/20GJ-SEAD	20	80	30	3000	100	1.120	0.520
90	XBD9.0/20GJ-SEAD	20	90	30	3000	100	1.260	0.585
91	XBD10.0/20GJ-SEAD	20	100	37	3000	100	1.400	0.650
92	PAJISJE XBD11.0/20GJ	20	110	37	3000	100	1.540	0.75
93	XBD12.1/20GJ-SEAD	20	121	45	3000	100	1.694	0.787
94	XBD14.0/20GJ-SEAD	20	140	45	3000	100	1.960	0.910
95	PAJISJE XBD16.0/20GJ	20	160	55	3000	100	2.240	1.040
96	PAJISJE XBD18.0/20GJ	20	180	55	3000	100	2.520	1.170
97	XBD20.0/20GJ-SEAD	20	200	75	3000	100	2.800	1.300
98	XBD3.2/25GJ-SEAD	25	32	11	3000	100	0.448	0.208
99	PAJISJE XBD4.2/25GJ	25	42	15	3000	100	0.588	0.273
100	XBD5.3/25GJ-SEAD	25	53	18.5	3000	100	0.742	0.345
101	XBD6.3/25GJ-SEAD	25	63	22	3000	100	0.882	0.410
102	XBD7.3/25GJ-SEAD	25	73	30	3000	100	1.022	0.475
103	XBD8.4/25GJ-SEAD	25	84	37	3000	100	1.176	0.546
104	XBD9.0/25GJ-SEAD	25	90	37	3000	100	1.260	0.585
105	XBD10.0/25GJ SEAD	25	100	37	3000	100	1.400	0.950
106	XBD11.0/25GJ SEAD	25	110	45	3000	100	1.540	0.715
107	XBD12.0/25GJ-SEAD	25	120	45	3000	100	1.680	0.780
108	PAJISJE XBD14.0/25GJ	25	140	55	3000	100	1.960	0.910
109	XBD16.0/25GJ-SEAD	25	160	75	3000	100	2.240	1.040
110	XBD18.5/25GJ-SEAD	25	185	75	3000	100	2.590	1.203
111	XBD3.6/30GJ-SEAD	30	36	15	3000	100	0.504	0.234

Numri	Lloji	Rrjedha nominale (L/S)	Përpjekje (m)	Fuqia (kW)	Shpejtësia (r/min)	Kalibër (mm)	Presioni maksimal i punës (≤Mpa)	150% e presionit nominal të rrjedhës (≥Mpa)
112	PAJISJE XBD4.2/30GJ	30	40	18.5	3000	100	0.560	0.260
113	XBD5.0/30GJ-SEAD	30	50	22	3000	100	0.700	0.325
114	PAJISJE XBD6.0/30GJ	30	60	30	3000	100	0.840	0.390
115	XBD7.2/30GJ-SEAD	30	72	30	3000	100	1.008	0.468
116	PAJISJE XBD8.0/30GJ	30	80	37	3000	100	1.120	0.520
117	PAJISJE XBD9.0/30GJ	30	90	45	3000	100	1.260	0.585
118	XBD10.0/30GJ-SEAD	30	100	45	3000	100	1.400	0.650
119	PAJISJE XBD11.0/30GJ	30	110	45	3000	100	1.540	0.715
120	XBD13.0/30GJ-CHAAD	30	130	55	3000	100	1.820	0.845
121	PAJISJE XBD14.5/30GJ	30	145	75	3000	100	2.030	0.943
122	XBD16.2/30GJ-SEAD	30	162	75	3000	100	2.268	1.053
123	PAJISJE XBD18.0/30GJ	30	180	90	3000	100	2.520	1.170
124	PAJISJE XBD20.0/30GJ	30	200	90	3000	100	2.800	1.300
125	XBD3.2/35GJ-SEAD	35	32	18.5	3000	100	0.448	0.208
126	XBD4.0/35GJ-SEAD	35	40	22	3000	100	0.560	0.260
127	XBD5.0/35GJ-SEAD	35	50	30	3000	100	0.700	0.325
128	XBD6.0/35GJ-SEAD	35	60	30	3000	100	0.840	0.390
129	XBD6.5/35GJ-SEAD	35	65	37	3000	100	0.910	0.423
130	XBD7.0/35GJ-SEAD	35	70	37	3000	100	0.980	0.455
131	PAJISJE XBD8.0/35GJ	35	80	45	3000	100	1.120	0.520
132	PAJISJE XBD9.0/35GJ	35	90	55	3000	100	1.260	0.585
133	PAJISJE XBD10.0/35GJ	35	100	55	3000	100	1.400	0.650
134	XBD11.2/35GJ-SEAD	35	112	75	3000	100	1.568	0.728
135	XBD13.0/35GJ-SEAD	35	130	75	3000	100	1.820	0.845
136	XBD15.0/35GJ-SEAD	35	150	90	3000	100	2.100	0.975
137	XBD16.0/35GJ-SEAD	35	160	90	3000	100	2.240	1.040
138	XBD18.0/35GJ-SEAD	35	180	110	3000	100	2.520	1.170
139	XBD19.2/35GJ-SEAD	35	192	110	3000	100	2.688	1.248
140	PAJISJE XBD20.0/35GJ	35	200	132	3000	100	2.800	1.300
141	XBD3.2/40GJ-SEAD	40	32	22	3000	150	0.448	0.208
142	XBD4.0/40GJ-SEAD	40	40	30	3000	150	0.560	0.260
143	XBD4.8/40GJ-SEAD	40	48	30	3000	150	0.672	0.312
144	XBD5.0/40GJ-SEAD	40	50	37	3000	150	0.700	0.325
145	PAJISJE XBD6.0/40GJ	40	60	45	3000	150	0.840	0.390
146	XBD7.0/40GJ-SEAD	40	70	45	3000	150	0.980	0.455
147	PAJISJE XBD8.0/40GJ	40	80	55	3000	150	1.120	0.520
148	XBD9.0/40GJ-SEAD	40	90	55	3000	150	1.260	0.585

Numri	Lloji	Rrjedha nominale (L/S)	Përpjekje (m)	Fuqia (kW)	Shpejtësia (r/min)	Kalibër (mm)	Presioni maksimal i punës (≤Mpa)	150% e presionit nominal të rrjedhës (≥Mpa)
149	PAJISJE XBD10.0/40GJ	40	100	55	3000	150	1.400	0.650
150	XBD11.0/40GJ-SEAD	40	110	75	3000	150	1.540	0.715
151	XBD12.0/40GJ-SEAD	40	120	75	3000	150	1680	0.780
152	PAJISJE XBD14.0/40GJ	40	140	90	3000	150	1960	0.910
153	XBD15.0/40GJ-SEAD	40	150	90	3000	150	2100	0.975
154	XBD16.5/40GJ-SEAD	40	165	110	3000	150	2310	1.073
155	XBD18.5/40GJ-SEAD	40	180	110	3000	150	2520	1.170
156	XBD20.0/40GJ-SEAD	40	200	132	3000	150	2800	1.300
157	XBD3.0/45GJ SEAD	45	30	22	3000	150	0.420	0.195
158	PAJISJE XBD4.0/45GJ	45	40	30	3000	150	0.560	0.260
159	PAJISJE XBD5.0/45GJ	45	50	37	3000	150	0.700	0.325
160	PAJISJE XBD6.0/45GJ	45	60	45	3000	150	0.810	0.390
161	XBD7.0/45GJ-SEAD	45	70	55	3000	150	0.980	0.455
162	XBD8.0/45GJ-SEAD	45	80	55	3000	150	1.120	0.520
163	XBD9.0/45GJ-SEAD	45	90	75	3000	150	1.260	0.585
164	PAJISJE XBD10.0/45GJ	45	100	75	3000	150	1.400	0.650
165	XBD3.2/50GJ-SEAD	50	32	22	3000	150	0.448	0.208
166	XBD4.0/50GJ-SEAD	50	40	30	3000	150	0.560	0.260
167	XBD4.5/50GJ-SEAD	50	45	37	3000	150	0.630	0.293
168	XBD5.0/50GJ-SEAD	50	50	37	3000	150	0.700	0.325
169	XBD6.0/50GJ-SEAD	50	60	45	3000	150	0.840	0.390
170	XBD7.0/50GJ-CHAAD	50	70	55	3000	150	0.980	0.455
171	XBD8.0/50GJ-SEAD	50	80	55	3000	150	1.120	0.520
172	XBD9.0/50GJ-SEAD	50	90	75	3000	150	1.260	0.585
173	XBD10.5/50GJ-SEAD	50	105	75	3000	150	1.470	0.683
174	XBD12.0/50GJ-SEAD	50	120	90	3000	150	1.680	0.780
175	XBD14.0/50GJ-SEAD	50	140	110	3000	150	1.960	0.910
176	XBD15.0/50GJ-SEAD	50	150	132	3000	150	2.100	0.975
177	XBD17.0/50GJ-SEAD	50	170	160	3000	150	2.380	1.105
178	XBD18.0/50GJ-SEAD	50	180	160	3000	150	2.520	1.170
179	XBD20.0/50GJ-SEAD	50	200	200	3000	150	2.800	1.300
180	PAJISJE XBD4.0/55GJ	55	40	37	3000	150	0.560	0.260
181	XBD5.0/55GJ-SEAD	55	50	45	3000	150	0.700	0.325
182	XBD6.0/55GJ-SEAD	55	60	55	3000	150	0.840	0.390
183	XBD7.0/55GJ-SEAD	55	70	55	3000	150	0.980	0.455
184	PAJISJE XBD8.0/55GJ	55	80	75	3000	150	1.120	0.520
185	PAJISJE XBD10.0/55GJ	55	100	90	3000	150	1.400	0.650

Numri	Lloji	Rrjedha nominale (L/S)	Përpjekje (m)	Fuqia (kW)	Shpejtësia (r/min)	Kalibër (mm)	Presioni maksimal i punës (≤Mpa)	150% e presionit nominal të rrjedhës (≥Mpa)
186	XBD4.0/60GJ-SEAD	60	40	37	3000	150	0.560	0.260
187	XBD5.0/60GJ-SEAD	60	50	45	3000	150	0.700	0.325
188	XBD6.0/60GJ-SEAD	60	60	55	3000	150	0.840	0.390
189	PAJISJE XBD7.0/60GJ	60	70	75	3000	150	0.980	0.455
190	XBD8.0/60GJ-SEAD	60	80	75	3000	150	1.120	0.520
191	PAJISJE XBD9.0/60GJ	60	90	90	3000	150	1.260	0.585
192	PAJISJE XBD10.0/60GJ	60	100	90	3000	150	1.400	0.650
193	PAJISJE XBD12.0/60GJ	60	120	110	3000	150	1.680	0.780
194	PAJISJE XBD14.0/60GJ	60	140	131	3000	150	1.960	0.910
195	PAJISJE XBD16.0/60GJ	60	160	160	3000	150	2.240	1.040
196	PAJISJE XBD18.0/60GJ	60	180	160	3000	150	2.520	1.170
197	XBD20.0/60GJ-SEAD	60	200	200	3000	150	2.800	1.300
198	XBD3.0/70GJ-SEAD	70	30	37	3000	150	0.420	0.195
199	XBD4.0/70GJ-SEAD	70	40	45	3000	150	0.560	0.260
200	XBD5.0/70GJ-SEAD	70	50	55	3000	150	0.700	0.325
201	XBD6.0/70GJ-SEAD	70	60	75	3000	150	0.840	0.390
202	XBD7.2/70GJ-SEAD	70	72	90	3000	150	1.008	0.468
203	PAJISJE XBD8.2/70GJ	70	82	110	3000	150	1.148	0.533
204	XBD9.0/70GJ-SEAD	70	90	110	3000	150	1.260	0.585
205	XBD10.0/70GJ-SEAD	70	100	132	3000	150	1.400	0.650
206	XBD13.0/70GJ-SEAD	70	130	160	3000	150	1.820	0.845
207	XBD15.0/70GJ-SEAD	70	150	200	3000	150	2.100	0.975
208	XBD3.0/80GJ-SEAD	80	30	37	3000	150	0.420	0.195
209	XBD4.0/80GJ-SEAD	80	40	45	3000	150	0.560	0.260
210	XBD5.0/80GJ-SEAD	80	50	55	3000	150	0.700	0.325
211	PAJISJE XBD6.0/80GJ	80	60	75	3000	150	0.840	0.390
212	XBD7.2/80GJ-SEAD	80	72	90	3000	150	1.008	0.468
213	XBD8.2/80GJ-SEAD	80	82	110	3000	150	1.148	0.533
214	XBD9.0/80GJ-SEAD	80	90	110	3000	150	1.260	0.585
215	XBD10.0/80GJ-SEAD	80	100	132	3000	150	1.400	0.650
216	XBD13.0/80GJ-SEAD	80	130	160	3000	150	1.820	0.845
217	XBD15.0/80GJ-SEAD	80	150	200	3000	150	2.100	0.975
218	XBD3.0/90GJ-SEAD	90	30	55	3000	200	0.420	0.195
219	XBD4.0/90GJ-SEAD	90	40	75	3000	200	0.560	0.260
220	XBD5.0/90GJ-SEAD	90	50	75	3000	200	0.700	0.325
221	PAJISJE XBD6.0/90GJ	90	60	90	3000	200	0.840	0.390
222	XBD7.0/90GJ-SEAD	90	70	110	3000	200	0.980	0.455

Numri	Lloji	Rrjedha nominale (L/S)	Përpjekje (m)	Fuqia (kW)	Shpejtësia (r/min)	Kalibër (mm)	Presioni maksimal i punës (≤Mpa)	150% e presionit nominal të rrjedhës (≥Mpa)
223	XBD8.0/90GJ-SEAD	90	80	110	3000	200	1.120	0.520
224	PAJISJE XBD9.0/90GJ	90	90	132	3000	200	1.260	0.585
225	XBD10.2/90GJ-SEAD	90	102	160	3000	200	1.428	0.663
226	PAJISJE XBD12.0/90GJ	90	120	200	3000	200	1.680	0.780
227	XBD3.0/100GJ-SEAD	100	30	55	3000	200	0.420	0.195
228	XBD4.0/100GJ-SEAD	100	40	75	3000	200	0.560	0.280
229	XBD5.0/100GJ-SEAD	100	50	75	3000	200	0.700	0.325
230	XBD6.0/100GJ-SEAD	100	60	90	3000	200	0.840	0.390
231	XBD7.0/100GJ-SEAD	100	70	110	3000	200	0.980	0.455
232	PAJISJE XBD8.0/100GJ	100	80	132	3000	200	1.120	0.520
233	XBD9.0/100GJ-SEAD	100	90	160	3000	200	1.260	0.585
234	XBD9.8/100GJ-SEAD	100	98	200	3000	200	1.372	0.637
235	XBD3.0/110GJ-SEAD	100	30	55	3000	200	0.420	0.195
236	XBD4.0/110GJ-SEAD	110	40	75	3000	200	0.560	0.260
237	XBD5.0/110GJ-SEAD	110	50	90	3000	200	0.700	0.325
238	XBD6.0/110GJ-SEAD	110	60	110	3000	200	0.840	0.390
239	XBD7.0/110GJ-SEAD	110	70	132	3000	200	0.980	0.455
240	XBD8.0/110GJ-SEAD	110	80	160	3000	200	1.120	0.520
241	XBD9.0/110GJ-SEAD	110	90	160	3000	200	1.260	0.585
242	XBD10.0/110GJ-SEAD	110	100	200	3000	200	1.400	0.650

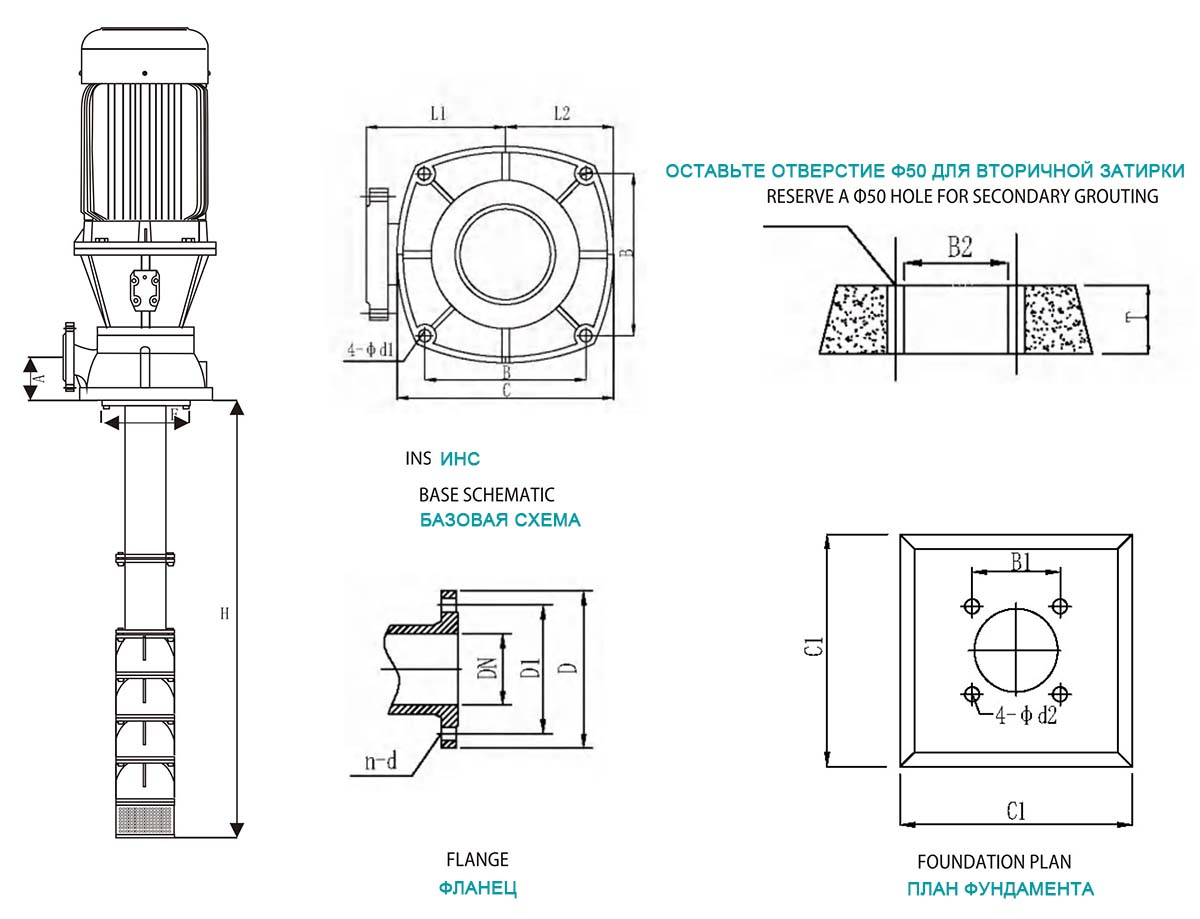

УСТАНОВОЧНЫЙ РАЗМЕР

№	MADHËSIA E MONTIMIT								KËNDI				ПОДВАЛ
№	H	A	E	L1	L2	B	C	4-Φd1	D	D1	DN	n-Φd	C1	B1	B2	T	4-d2
1-5L/S	Uji është i thellë	110	Φ220	225	175	275	350	4-Φ22	165	125	50	4-Φ18	600	275	f280	300	4-Φ50
10-15L/S	Uji është i thellë	125	Φ260	260	200	280	400	4-Φ22	200	160	80	4-Φ18	600	280	Φ280	300	4-Φ50
20-15 L/S	Uji është i thellë	125	φ260	260	200	280	400	4-Φ22	220	180	100	8-Φ18	600	280	Φ280	300	4-Φ50
40-80L/S	Uji është i thellë	180	f305	310	223	310	450	4-Φ22	285	240	150	8-Φ22	700	310	Φ310	300	4-Φ50
90-110L/S	Uji është i thellë	250	Φ305	380	255	360	510	4-Φ22	340	295	200	12-Φ22	800	360	Φ330	300	4-Φ50

Hot Tags: Вертикальный турбинный пожарный насос XBD с длинным валом, Китай, Производитель, Поставщик, Фабрика, Индивидуальные, Качество, Последние продажи, В наличии, Бренды, CE, Тайчжоу
